5月 31, 2015 | Nix.Huang

原文地址：https://www.packtpub.com/books/content/cxf-architecture

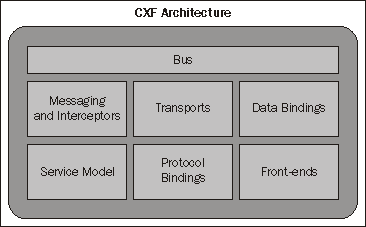

下图显示了cxf整个的架构:
cxf-architecture-1

Bus

Bus是cxf架构的主心骨，cxf由一个基于spring的cxf.xml配置文件组成，在servlet初始化时通过SpringBusFactory加载。它为所有的endpoint定义了通用的上下文。它整合所有的运行时基础组件且提供了一个共用的应用程序上下文。SpringBusFactory扫描且加载classpath路径META-INF/cxf目录下相关的配置文件来相应的构建应用程序上下文。根据下面的文件构建应用程序上下文：

META-INF/cxf/cxf.xml
META-INF/cxf/cxf-extension.xml
META-INF/cxf/cxf-property-editors.xml

XML文件是CXF安装bundle的核心库的一部分。CXF在内部使用Spring作为它的配置。如下的XML片段展示cxf.xml中Bus定义
<bean id="cxf" class="org.apache.cxf.bus.CXFBusImpl" />
核心的Bus组建是CXFBusImpl。这个类充当web service endpoint的incoming和outgoing请求的拦截器。这些拦截器一旦定义，对上下文的所以endpoints都是可用的。cxf文件也定义了其他的基础设施组件，比如BindingFactoryManager,ConduitFactoryManager等。这些组件是Bus的扩展。可用通过Bus.getExtension方法访问这些组件。这些基础设施组件注册之后便于查找，更新service endpoint级的各种参数，比如service binding, 传输协议，conduit（管道）等。

CXF Bus架构可以被覆盖，但是覆盖默认bus的行为需要小心。由于Bus是加载CXF运行时的核心组件，许多共享的对象作为运行时的一部分而加载。当覆盖默认的Bus时需要确保这些对象也被加载。
你可以扩展默认Bus来包含你自定义的组件或者服务对象，比如factory manager。你也可以向Bus添加拦截器。定义在Bus级的拦截器对所有的endpoint都适用。如下代码展示如何创建一个自定义的Bus。
SpringBeanFactory.createBus("mycxf.xml")
SpringBeanFactory类用于创建Bus。你可以实现或者重写原始cxf.xml文件中定义的bean。为了让CXF加载mycxf.xml文件，需要让其在classpath或者你可以使用一个工厂方法来加载该文件。如下的代码演示使用Bus级的拦截器。

<bean id="cxf" class="org.apache.cxf.bus.spring.SpringBusImpl">
<property name="outInterceptors">
<list>
<ref bean="myLoggingInterceptor"/>
</list>
</property>
</bean>
<bean id="myLogHandler" class="org.mycompany.com.cxf.logging.
LoggingInterceptor">
...
</bean>

<list>

</list>

</property>

</bean>

<bean id="myLogHandler" class="org.mycompany.com.cxf.logging.

LoggingInterceptor">

...

</bean>

前面的bus定义添加了outgoing消息的日志拦截器。

Frontend

CXF提供frontend模型概念，让你使用不同的frontend API创建web services。这些API让你使用简单工厂bean和JAX-WS实现创建web 服务。这些API也能让你创建动态web service客户端。CXF支持的主要的frontend是JAX-WS。

JAX-WS

JAX-WS是开发，发布和消费web services的规范。JAX-WS简化web service开发。它定义基于java的API来减轻开发和部署web service。这个规范支持致力于web service互操作性的ws-basic profile 1.1。这意味着一个web service能被任何语言编写的客户端调用和消费。JAX-WS也定义了如JAXB和SAAJ等标准。CXF提供JAX-WS完整的支持。

JAXB提供便捷的映射XML schema到java POJO。JAXB屏蔽SOAP 消息的XML schema 格式消息到java代码转换。这样开发人员不用关心XML和SOAP的解析。JAXB规范定义java和XML schema的绑定。SAAJ提供了处理SOAP消息中XML附件标准。

JAX-WS提供将java 普通class 转换为web service的注解库，和从wsdl中定义的服务到实现服务的java类的映射，来加速web service开发。根据JAXB规范将wsdl中定义的任何复合的类型映射到java 类。

如前面讨论，存在两种开发web service方法：Code-first和契约优先。关于JAX-WS,你可以根据你项目的特性使用这两种方法中的任何一种。

对于编码优先方式，先开发java类和接口且注释接口为web service。当java实现已经完成且你希望暴露实现为服务时这个方式特别有用。

典型的过程为：创建一个定义操作的SEI(Service Endpoint Interface)和一个实现该SEI方法的类。web service消费者使用SEI调用服务功能。SEI直接对应wsdl:portType元素。SEI中的方法对应wsdl:operation元素。

@WebService
public interface OrderProcess {
String processOrder(Order order);
}

@WebService

public interface OrderProcess {

String processOrder(Order order);

}

JAX-WS使用注解来转换一个SEI或者java类为web service。在上面的例子当中，定义在接口上的@webservice注解表明该接口是一个web service接口，也可以叫做Service Endpoint Interface。

契约优先方式，从存在的wsdl契约开始，产生java类来实现该服务。优点是你能准确控制哪些要暴露为服务。数据类型保持一致，这样就可以轻易地转为java对象而不会有移植问题。

wsdl的很多元素可以直接映射到实现服务的java 类。比如wsdl:portType元素直接映射到SEI，type元素使用JAXB映射为java类，wsdl:service元素映射为访问web service的java类

WSDL2Java工具用于从wsdl产生web service。它有不同的选项控制如何产生SEI和web service的实现类。如果wsdl包含自定义XML schema类型，也被转为了等价的java类。

Simple frontend

除了JAX-WS frontend，CXF也支持所谓的"simple frontend"。simple frontend提供简单组件或者java类，使用发射机制来构建和发布web services。由于我们没有使用任何注解所以简单。对于JAX-WS我们需要对java 类添加注解来标示它是一个web service,使用工具完成java对象和wsdl转换。简单的frontend 使用工厂组件来创建服务和客户端。simple frontend使用java 反射API。
以下代码演示使用simple frontend创建web service

// Build and publish the service
OrderProcessImpl orderProcessImpl = new OrderProcessImpl();
ServerFactoryBean svrFactory = new ServerFactoryBean();
svrFactory.setServiceClass(OrderProcess.class);
svrFactory.setAddress("http://localhost:8080/OrderProcess");
svrFactory.setServiceBean(orderProcessImpl);
svrFactory.create();

// Build and publish the service

OrderProcessImpl orderProcessImpl = new OrderProcessImpl();

ServerFactoryBean svrFactory = new ServerFactoryBean();

svrFactory.setServiceClass(OrderProcess.class);

svrFactory.setAddress("http://localhost:8080/OrderProcess");

svrFactory.setServiceBean(orderProcessImpl);

svrFactory.create();

Messaging and Interceptors

CXF架构一个重要的元素是拦截器组件。拦截器是拦截消息交换、消息在客户端和服务器之间传递的组件，在CXF中通过拦截器链来完成。拦截器链的概念是CXF运行时的核心功能。
拦截器作用于从web service接收和发送、在链中处理的消息。链中的每个拦截器都是可以配置的，用户能控制拦截器的执行。

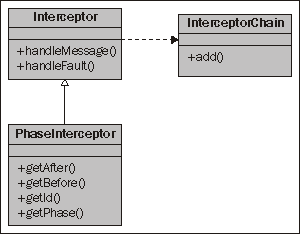

cxf-architecture-2

框架核心就是拦截器接口。它定义了两个抽象方法，handleMessage和handleFault。每个方法使用Message作为参数。开发者实现handleMessage来处理消息，handleFault处理错误情况。链中的每个拦截器顺序地对消息执行处理，链向前移动。当错误发生时，链上的每个拦截器的handleFault方法被调用，链断开，或者叫做向后移动。[注：按照handleMessage执行链的反方向执行]
拦截器经常组织为阶段(Phase),提供相似功能的拦截器被组织为同一个阶段。每个阶段执行特定的消息处理。然后每个阶段被添加到拦截器链中。所以，链是有序的拦截器阶段列表。流入消息和流出消息都会创建拦截器链。典型地web service endpoint 会有以下三条拦截器链

Inbound messages chain
Outbound messages chain
Error messages chain

它们内置了许多拦截器，比如日志，安全等，开发者也可以创建自己的拦截器。

Service model

Service model如它的名字，建模你的服务。它是一个组件框架以wsdl相似模型表现一个服务。它提供创建不同wsdl元素的功能，比如操作，绑定，endpoints,schema等。下图显示组成服务模型的各种组件。

cxf-architecture-3

服务模型组件可用于创建服务。如你在上图看到的，服务模型的关键组件是聚合其他服务模块的serviceInfo。ServiceInfo由或多或少代表wsdl的以下组件组成：

InterfaceInfo
OperationInfo
MessageInfo
BindingInfo
EndpointInfo

WEB SERVICE通常由CXF提供的一种frontend创建。即可以从java 类构建也可以从wsdl构建。
CXF frontend内部使用服务模块创建WEB SERVICE。比如，使用简单frontend,能通过ServerFactoryBean，ClientProxyFactoryBean等工厂组件创建，发布，消费WEB SERVICE。这些工厂类内部使用CXF的服务模块。

Data binding

数据绑定是任何WEB SERVICE开发的关键。数据绑定意味着java对象和XML元素映射。众所周知，WEB SERVICE以XML格式交换数据。所以得有种方式将XML转换为java对象，反之亦然。数据绑定组件帮你执行这个映射。CXF支持两种类型数据绑定-JAXB和Aegis。JAXB是CXF默认的数据绑定组件。作为一个开发者，你可以通过一个配置文件或者API来指定默认的数据绑定组件。如果没有指定绑定组件，那么JAXB作为默认绑定组件。最新的CXF使用JAXB 2.1。JAXB使用注解定义java对象和XML文件映射。如下代码显示JAXB注解用法：

@XmlRootElement(name="processOrder", namespace=" http://localhost/orderprocess")
@XmlAccessorType(XmlAccessType.FIELD)
@XmlType(name="processOrder", namespace=
"http://localhost/orderprocess")
public class OrderProcess {
@XmlElement(name="arg0", namespace="")
private order.Order arg0;
//Gettter and Setter
...
}

@XmlRootElement(name="processOrder", namespace=" http://localhost/orderprocess")

@XmlAccessorType(XmlAccessType.FIELD)

@XmlType(name="processOrder", namespace=

"http://localhost/orderprocess")

public class OrderProcess {

@XmlElement(name="arg0", namespace="")

private order.Order arg0;

//Gettter and Setter

...

}

上面的例子中，@Xml相关的注解代表JAXB用于java类到XML schema映射的JAXB元数据。比如，@XmlType注解表示OrderProcess类将映射为processOrder 复合xsd元素类型，这个复合类型含有名为arg0的Order类型的元素。
CXF也支持使用Aegis数据绑定组件进行java对象和XML映射。Aegis允许开发者通过它灵活的映射系统获得更好的控制。不需要依赖注解来指定映射关系。你的java代码是简洁的POJO。
Aegis也支持某些注解来指导绑定，Aegis支持的一些注解如下：

XmlAttribute
XmlElement
XmlParamType
XmlReturnType
XmlType

Aegis使用一个名为<MyJavaObject>.aegis.xml的文件定义映射，MyJavaObject是你要映射为XML的对象。Aegis读这个XML来执行需要的绑定。Aegis同样使用反射来完成java对象和XML的映射。如下是Aegis映射文件的样例：

<?xml version="1.0" encoding="UTF-8"?>
<mappings>
<mapping name="HelloWorld">
<method name="sayHi">
<parameter index="0" mappedName=
"greeting" nillable='false' />
</method>
</mapping>
</mappings>

<?xml version="1.0" encoding="UTF-8"?>

<parameter index="0" mappedName=

"greeting" nillable='false' />

</method>

</mapping>

</mappings>

以上的XML片段表示HelloWorld的sayHi方法的字符串参数映射为greeting。你可以通过如下的配置让WEB SERVICE使用Aegis进行数据绑定。

<jaxws:endpoint id="orderProcess" implementor="demo.order.
OrderProcessImpl" address="/OrderProcess" >
<jaxws:dataBinding>
<bean class="org.apache.cxf.aegis.databinding.AegisDatabinding" />
</jaxws:dataBinding>
</jaxws:endpoint>

<jaxws:endpoint id="orderProcess" implementor="demo.order.

OrderProcessImpl" address="/OrderProcess" >

<jaxws:dataBinding>

</jaxws:dataBinding>

</jaxws:endpoint>

Protocol binding

Protocal binding将web service的消息和一个具体的协议格式绑定。 Web SERVICE术语中的消息，是一个带有输入输出参数的操作。Web SERVICE中定义的消息是逻辑消息。Endpoint使用的逻辑消息需要映射到物理数据格式。协议绑定规定了逻辑消息如何映射到网络传输中的实际的负载。
绑定和wsdl的port type类型直接相关。Port type定义抽象的操作和输入输出参数。它们定义逻辑的消息，然而绑定转换这个逻辑消息为底层协议的实际负载。以下的wsdl 部分是绑定详情示例：

<wsdl:binding name="OrderProcessImplServiceSoapBinding"
type="tns:OrderProcess">
<soap:binding style="document" transport=
"http://schemas.xmlsoap.org/soap/http" />
<wsdl:operation name="processOrder">
<soap:operation soapAction="" style="document" />
<wsdl:input name="processOrder">
<soap:body use="literal" />
</wsdl:input>
<wsdl:output name="processOrderResponse">
<soap:body use="literal" />
</wsdl:output>
</wsdl:operation>
</wsdl:binding>

<wsdl:binding name="OrderProcessImplServiceSoapBinding"

type="tns:OrderProcess">

<soap:binding style="document" transport=

"http://schemas.xmlsoap.org/soap/http" />

<wsdl:operation name="processOrder">

<soap:operation soapAction="" style="document" />

<wsdl:input name="processOrder">

<soap:body use="literal" />

</wsdl:input>

<wsdl:output name="processOrderResponse">

<soap:body use="literal" />

</wsdl:output>

</wsdl:operation>

</wsdl:binding>

如你在以上的绑定示例片段中看到的，使用<binding>元素绑定。这个元素有两个属性。Name和type。Name属性唯一标示这个绑定，type属性映射该binding到port type。Binding的name属性用于和endpoint关联。子元素定义实际的消息映射。在前面的例子中，通信协议使用SOAP 1.1。

CXF支持如下的绑定协议：

SOAP 1.1
SOAP 1.2
CORBA
Pure XML

Transports

Transport 定义在网络上传输消息高级的路由协议。传输协议和endpoint关联。一个endpoint可以和另一个endpoint使用特定的传输协议通信。传输的细节其实就是网络的细节。服务endpoint是SERVICE接口的物理呈现。Endpoint由网络细节和绑定组成。在wsdl中，传输细节是port元素的一部分。Port元素是SERVICE元素的一部分。以下是wsdl关于传输细节的示例：

<wsdl:service name="OrderProcessImplService">
<wsdl:port binding="tns:OrderProcessImplServiceSoapBinding"
name="OrderProcessImplPort">
<soap:address location="http://localhost:8080/orderapp/
OrderProcess" />
</wsdl:port>
</wsdl:service>

<wsdl:service name="OrderProcessImplService">

<wsdl:port binding="tns:OrderProcessImplServiceSoapBinding"

name="OrderProcessImplPort">

<soap:address location="http://localhost:8080/orderapp/

OrderProcess" />

</wsdl:port>

</wsdl:service>

如你在上面的XML片段看到的，service元素中指定了传输详情。Service元素的port子元素。Port元素的binding属性定义传输的详情。以上的例子显示绑定协议是soap、传输协议是http。
CXF的endpoint支持如下的传输协议：

HTTP
CORBA
JMS
Local

总结

在本文中我们描述了CXF架构，它构建在核心组件之上。这些组件为构建web service 提供基石。
