十分钟学会XSD |

6月 9, 2015 | Nix.Huang

XSD用来验证XML内容的有效性，当开发基于SOAP的WEB SERVICE时，发现我们经常需要定义wsdl。虽然"代码优先"的开发模式不需要我们手动书写wsdl。如果我们了解基本的XSD知识，那么我们就能更轻易的读懂wsdl的内容以及根据需要修改wsdl。
本文将开发一个验证代表学生成绩的XSD。
由于eclipse带有XSD的可视化编辑器。所以我使用eclipse来创建XSD，具体的步骤如下
一、新建一个工程，比如test-xsd
二、工程上右键->new->XML-XML Schema File->next

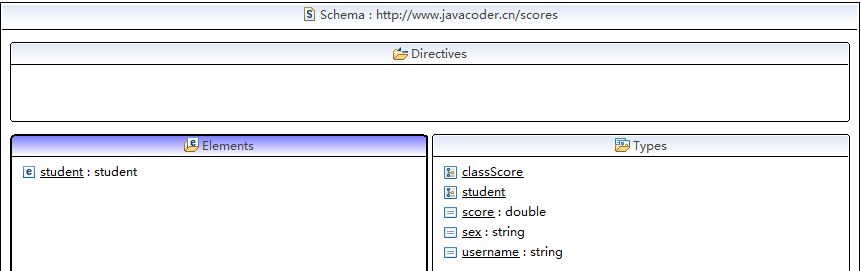

编辑完成后的结果如图：

xsd-1

三、在图中的type标签内添加你希望定义的类型(Type)。
常用的元素种类有simpleType和complexType，simpleType的作用是对已有的数据类型进行范围的限制，complexType定义复合的数据类型。eclipse的XSD编辑器只会帮我们生产XSD框架，具体的规则我们可以切换到source视图进行代码编辑。

四、本示例最后产生的XSD内容如下

<?xml version="1.0" encoding="UTF-8"?>
<schema xmlns="http://www.w3.org/2001/XMLSchema" targetNamespace="http://www.javacoder.cn/scores"
xmlns:tns="http://www.javacoder.cn/scores" elementFormDefault="unqualified">
<simpleType name="sex">
<restriction base="string">
<enumeration value="MAN" />
<enumeration value="WOMAN" />
</restriction>
</simpleType>
<simpleType name="username">
<restriction base="string">
<pattern value="\w{2,6}"/>
</restriction>
</simpleType>
<simpleType name="score">
<restriction base="double">
<minInclusive value="0" />
<maxInclusive value="100" />
</restriction>
</simpleType>
<complexType name="classScore" >
<sequence>
<element name="cid" type="string"/>
<element name="cname" type="string"/>
<element name="score" type="tns:score"/>
</sequence>
</complexType>
<complexType name="student">
<sequence>
<element name="username" type="tns:username" />
<element name="sex"  type="tns:sex"/>
<element name="averageScore" type="tns:score" />
<element name="classScore" type="tns:classScore"  minOccurs="1" maxOccurs="unbounded" />
</sequence>
</complexType>
<element name="student" type="tns:student" />
</schema>

<?xml version="1.0" encoding="UTF-8"?>

<schema xmlns="http://www.w3.org/2001/XMLSchema" targetNamespace="http://www.javacoder.cn/scores"

xmlns:tns="http://www.javacoder.cn/scores" elementFormDefault="unqualified">

</restriction>

</simpleType>

</restriction>

</simpleType>

</restriction>

</simpleType>

</sequence>

</complexType>

</sequence>

</complexType>

</schema>

对本示例使用的元素解释如下：
在本XSD中，没有带前缀的元素都来y于xmlns="http://www.w3.org/2001/XMLSchema"命名空间，比如simpleType，complexType，element等等。
targetNamespace：表示本XSD中定义的element和type属于的namespace。防止命名冲突，和java的包的概念相同。
xmlns:tns：tns前缀表示本XSD的命名空间
elementFormDefault：本XSD的元素默认是否需要带前缀，"unqualified"表示不带。
sex类型是一个枚举值。子元素<restriction>表示sex的基类为string。可选的值为"MAN"和"WOMAN"。<simpleType>合法的子元素还有<list>表示是列表，<union>指定的类型的联合。
username类型是满足"\w{2,6}"正则表达式的字符串。
score类型是规定了最小值和最大值的double值。
classScore是一个复合类型，定义了三个域，cid,cname, score。而score的类型为本XSD中定义的tns:score类型。<sequence>表示各个域安顺序排列，可选的还有<choice>任选一个，<all>全部但是可以任意排序。
student也是一个复合类型，值得注意的是属性minOccurs="1" 和maxOccurs="unbounded"，表示该域至少出现一次，可以无限次。

五、工程上右键->new->XML->create XML file from an XML file->选择你的XSD文件。
产生的示例如下：

<?xml version="1.0" encoding="UTF-8"?>
<tns:student xmlns:tns="http://www.javacoder.cn/scores"
xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
xsi:schemaLocation="http://www.javacoder.cn/scores">
<username>123456</username>
<sex>MAN</sex>
<averageScore>11</averageScore>
<classScore>
<cid>1</cid>
<cname>Chinese</cname>
<score>98</score>
</classScore>
<classScore>
<cid>2</cid>
<cname>English</cname>
<score>33</score>
</classScore>
</tns:student>

<?xml version="1.0" encoding="UTF-8"?>

<tns:student xmlns:tns="http://www.javacoder.cn/scores"

xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"

xsi:schemaLocation="http://www.javacoder.cn/scores">

<cname>Chinese</cname>

</classScore>

<cname>English</cname>

</classScore>

</tns:student>

示例XML有两个classScore对象
虽然行文比较冲忙，但是也希望能给看官一点启发和帮助，欢迎留言反馈！

参考文档：

Understanding XML Schema
